ST2742B型 四探针法电动粉末电阻率测试仪 符合新国标
ST2742B型 四探针法电动粉末电阻率测试仪 符合新国标
ST2742B型 四探针法电动粉末电阻率测试仪 符合新国标
产品类别: ST2742B电动粉末电阻率测试仪
上架时间: 2018/11/28 13:58:02
浏览次数: 41417
产品详细

产品介绍

四端子法粉末电阻率仪



  • 产品信息
  • 名称:ST2742B型四探针法[四端子法]电动粉末电阻率测试仪
  • 品牌:苏州晶格
  • 产品特点
  •

    ST2742B 电动粉末电阻率测试仪 是运用四端子法 四探针法 测试粉末“ 电阻率-压强 ” 性能曲线的测量分析仪器。

  • 四端子法GB/T 24521-2009YS/T 587.6-2006有关国标和行 业标准。采用国际通用的电流、电压四端子测量法(仪器电流源和电压表两个单元分别从独立回路连至电极同时和样品接触),可以消除电极与连接导线导通电阻产生的误差,克服了传统的二端法测量粉末电阻率仪器的弊病,可以真实地、准确地测量出粉末样品的电阻率,因此重复性也好。



    四探针法测试台设计符合 符合 GBT 30835 -2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电阻率测试的原理和规范,参照GB/T 1551 - 2009 《硅单晶电阻率测定方法》、GB/T 1552-1995《硅、锗单晶电阻率测定直流四探针法》并参考美国A. S . T .M 标准



    四探针法同步压力连续测试粉末“ 电阻率-压强曲线, ”



    行业粉末电阻率标准测试方式。

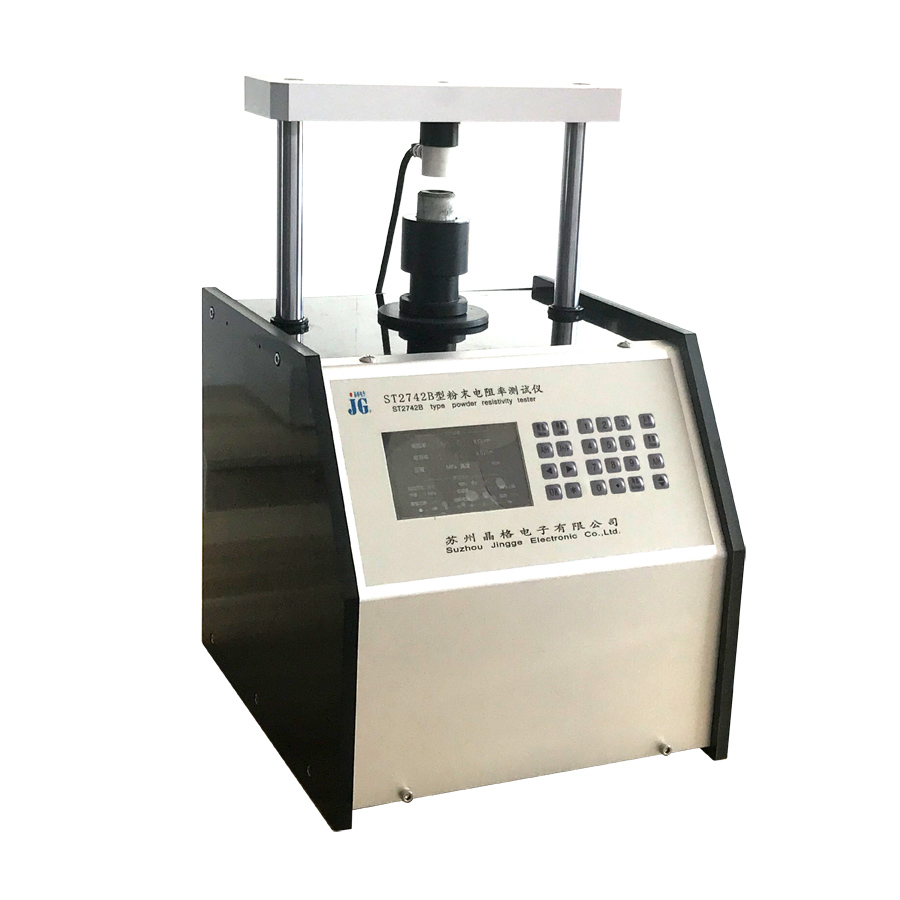

产品实拍图

绝缘粉末电阻率测试仪    粉末电阻率测试仪

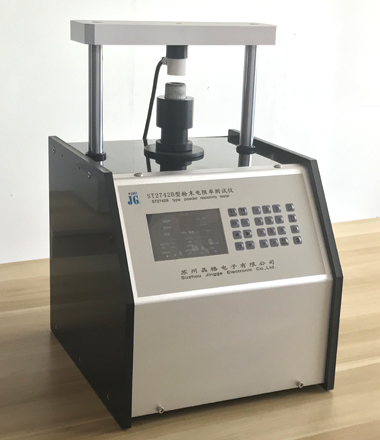

ST2742B电动粉末电阻率测试仪

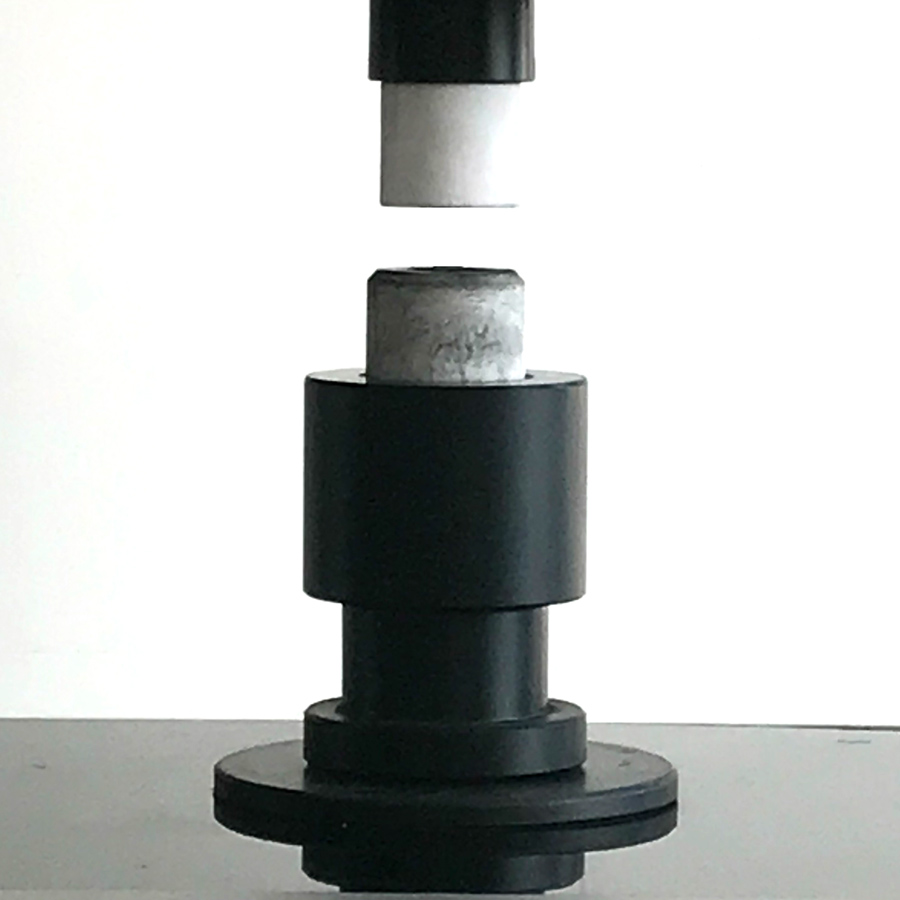

产品特写图

金属粉末电阻率测试仪    石墨烯粉末电阻率仪

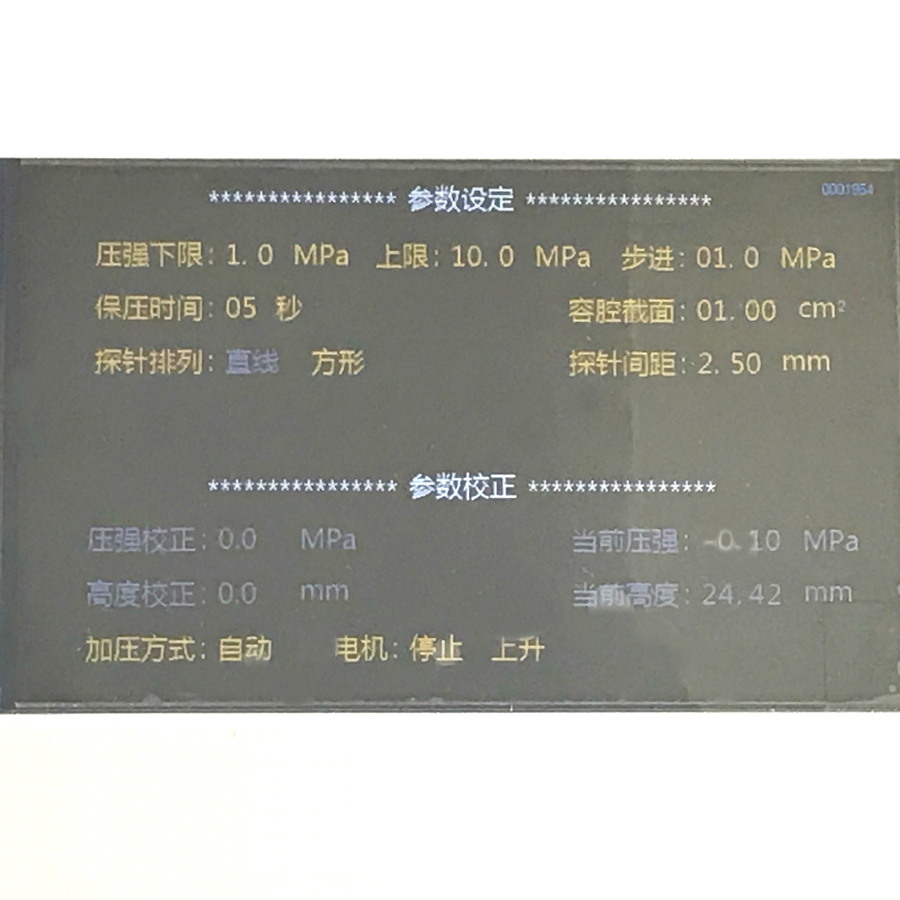

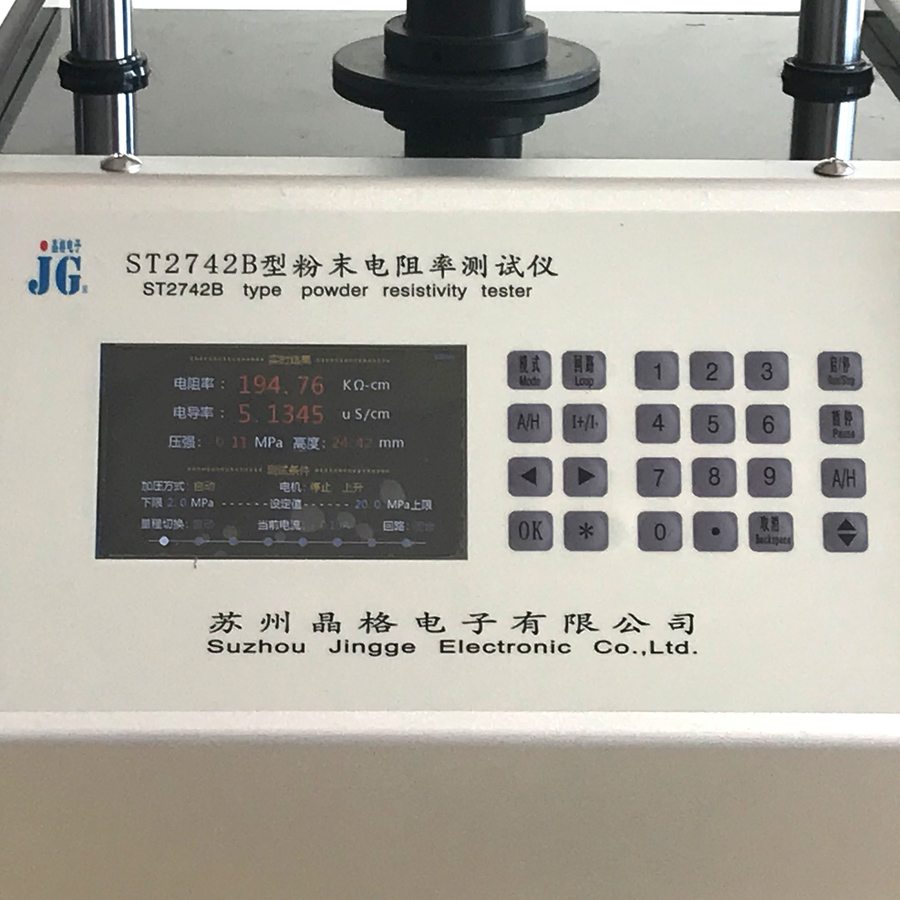

功能显示屏                                                                                     操作-调节料杯容量控制加料量


二、概述



2.1基本功能和依据标准:



     ST2742B 电动粉末电阻率测试仪 是运用四端子法 四探针法 测试粉末“ 电阻率-压强 ” 性能曲线的测量分析仪

   仪器组成整套仪器有四探针(四端子)主机和电动粉末测试台两大部分组成。

   机:是整个系统电气控制显示核心部分,主要由精密恒流源、高分辨率ADC、嵌入式单片机系统单元以及压力检测、厚度检测、彩色液晶显示窗口等单元组成。

   粉末测试台是连接测试主机,用来装夹半导体粉末(含高分子粉末和金属粉末等),进行电动自动压力施加(压片),并同步进行电阻率测试的装置(以下简称测试台)。

   测试台为粉末标准容器、电极、加压机构、压力检测、厚度检测、连接线缆等单元组成。



2.2优势特征

1)测试台设计,符合国标和行业规范。有如下两款:



 四端子法GB/T 24521-2009YS/T 587.6-2006有关国标和行业标准。采用国际通用的电流、电压四端子测量法(仪器电流源和电压表两个单元分别从独立回路连至电极同时和样品接触),可以消除电极与连接导线导通电阻产生的误差,克服了传统的二端法测量粉末电阻率仪器的弊病,可以真实地、准确地测量出粉末样品的电阻率,因此重复性也好。



 四探针法测试台设计符合 符合 GBT 30835 -2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电阻率测试的原理和规范,参照GB/T 1551 - 2009 《硅单晶电阻率测定方法》、GB/T 1552-1995《硅、锗单晶电阻率测定直流四探针法》并参考美国A. S . T .M 标准



四探针法同步压力连续测试粉末“ 电阻率-压强曲线, ”



行业粉末电阻率标准测试方式。





2)仪器所有参数设定、功能转换全部采用数字化键盘输入;具有零位、满度自校功能;电压电流全自动转换量程;测试结果由彩色液晶屏直接显示。

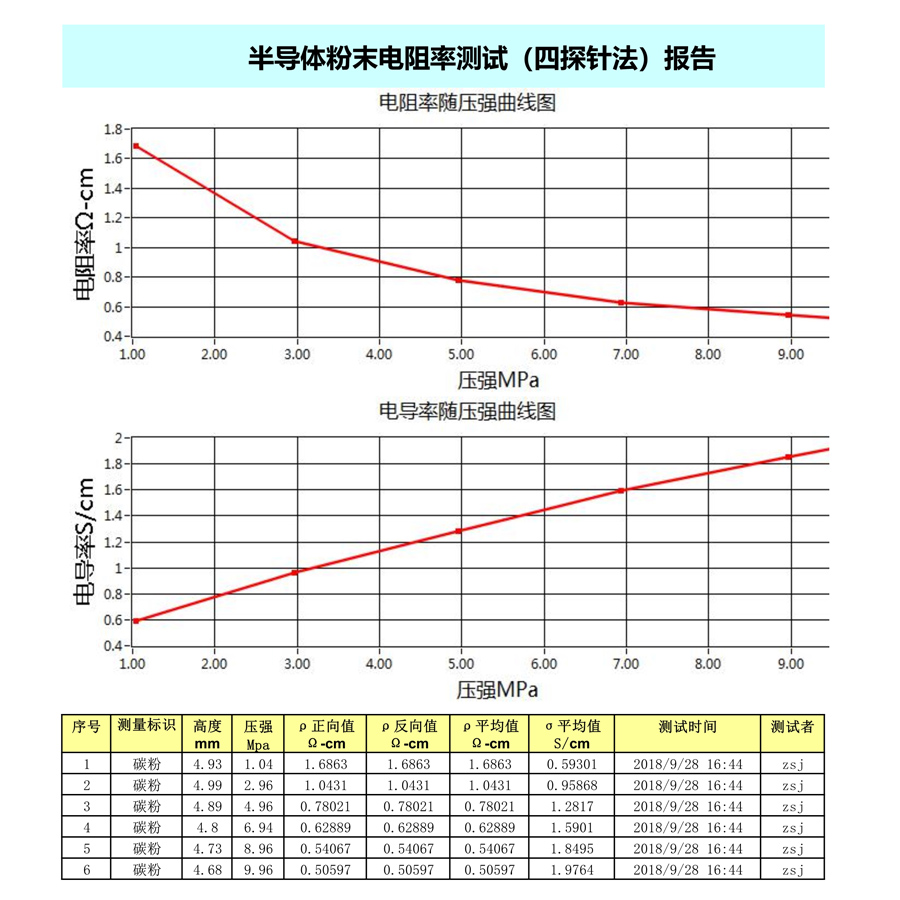

3)压力机构采用电动执行,压力(压强)平稳可调、可保持。电子传感器自动同步检测、显示压力(压强)值和样本高度值。故本测试台可一边加压一边同步测试电阻率,可方便测绘粉末样品 “电阻率-压强”的性能曲线;也可以单独作为粉末压制成片的工具使用

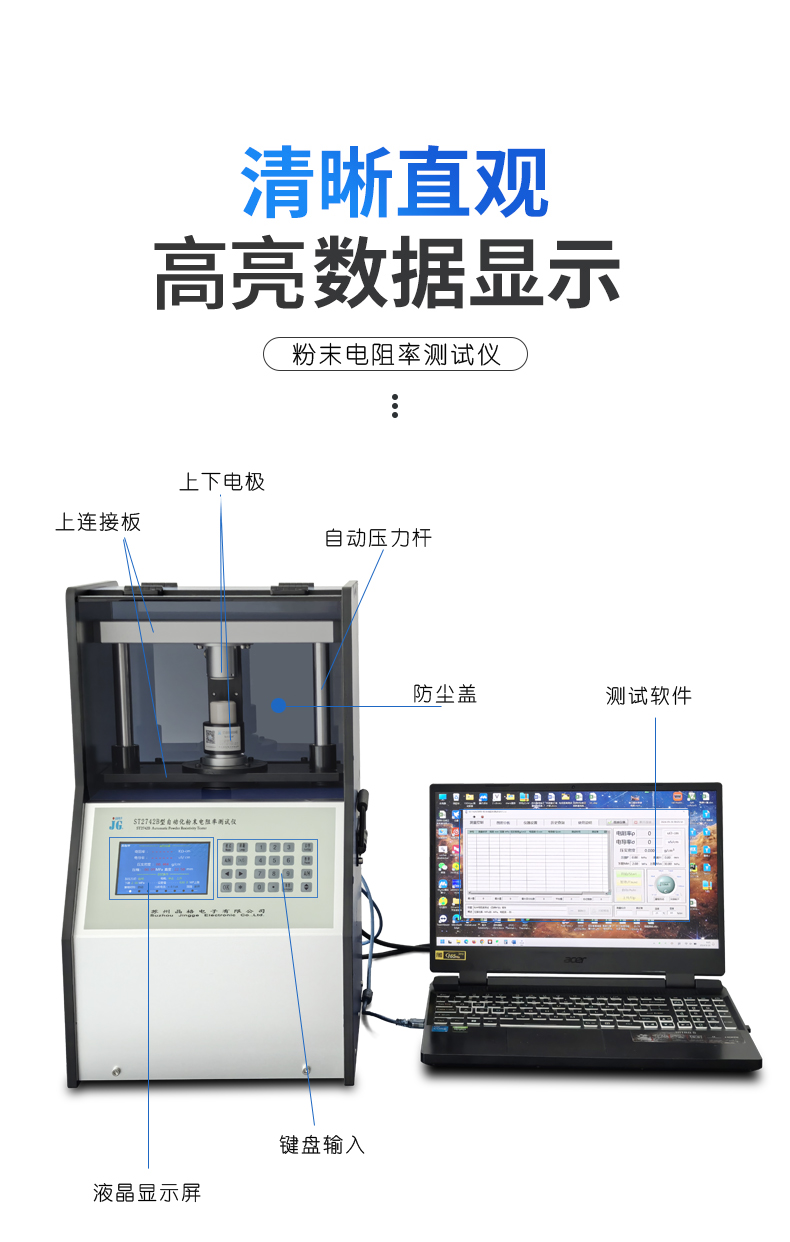

4)测试仪配有成套PC软件,故不但可以单独(脱机)操作,还可以连接PC软件,自动保存当前测 试数据、查询并统计分析历史数据、打印测试报告等!



2.3适用范围:

仪器具有测量精度高,操作简便、稳定性好,重复性好,一机多用使用方便等特点。也是区别于以往旧款同类测试台新特点!本仪器适用于碳素厂、焦化厂、石化厂、粉末冶金厂、高等院校、科研部门、是检验和分析固态和粉态样品质量的一种重要优良工具。





三、技术参数

3.1.电阻率测量范围、分辨率

电阻率:15.0×10- 6 200 . 0×10 Ω-cm   分辨率1 . 5×10-6 0. 1×10Ω- cm

    (1 .0×10-6 200. 0×10Ω- cm   分辨率0 . 1×10-6 0 .1×10Ω- cm)



3.2.电阻率量程划分及误差等级

满度显示

200.0

20.00

2.000

200.0

20.00

2.000

200.0

20.00

量程

KΩ-cm

Ω-cm

mΩ-cm

基本误差

±2%读数±4字

±1.5%读数±4字

±0.5%读数

±2字

±0.5%读数

±4字



3.3.数字电压表:

⑴量程:10mV ~ 100 mV,自动

⑵显示: 4位有效数字,最大显示999.9,小数点、单位自动显示

3.4.数控恒流源

电流输出:直流电流0. 1mA~1000mA可调,系统自动步进调整。

3.5.粉末测试台部分参数:

1)试样成份:成份不限,但不得含有对测试台和电极有腐蚀作用的成份。



2)试样粒度:推荐以40目以下~60目以上(标准筛网),一般其他粒度也可!



3)试样容器:内径:φ11 .28mm(S=1. 0cm 2)  高度:0~20mm可调,带高度传感器监测,测量误差: ±0. 02mm。



4)测试压强   压强量程:30Mpa, P=0~30 Mpa可调。



5)压力机构采用电动操作、压力平稳可调。压强可以阶梯式、多点预设,一次性自动完成。



四位有效显示数00 . 00~30 .00MPa,分别率 ±0 . 01 MPa。



3.6.测试仪外形与重量

前宽×长×总高=300mm×310 mm×470mm

重         量=15Kg

3.8.电源:

功 耗:< 50W

输入:220V±10%   50Hz

3.9.本仪器工作条件为:

温      度: 0-40℃

相对湿度: ≥60%

工作室内应无强电磁场干扰,不与高频设备共用电源。



四、详情请登陆苏州晶格电子有限公司官方网站http://www.szjgdz.com.cn

查看《ST2722型粉末电阻率测试仪技术使用说明书》

五、客服热线:400-635-7098   QQ:2851706351丁先生




ST2742B电动粉末电阻率测试仪PC软件界面
