ITO膜、导电薄膜涂层电阻率方块电阻测试方案
ITO膜、导电薄膜涂层电阻率方块电阻测试方案
苏州晶格电子有限公司自主研发生产ITO膜、导电薄膜涂层电阻率方块电阻测试仪,四探针测试仪,方阻测试仪,触摸屏电阻率测试仪,玻璃导电涂层方阻测试仪
产品类别: ITO膜、导电薄膜涂层电阻率方块测试方案
上架时间: 2015/9/6 13:29:20
浏览次数: 40369
产品详细

 一、可以测试的ITO膜材料类型(图)

  ITO膜方块电阻测试仪      ITO膜电阻率测试仪

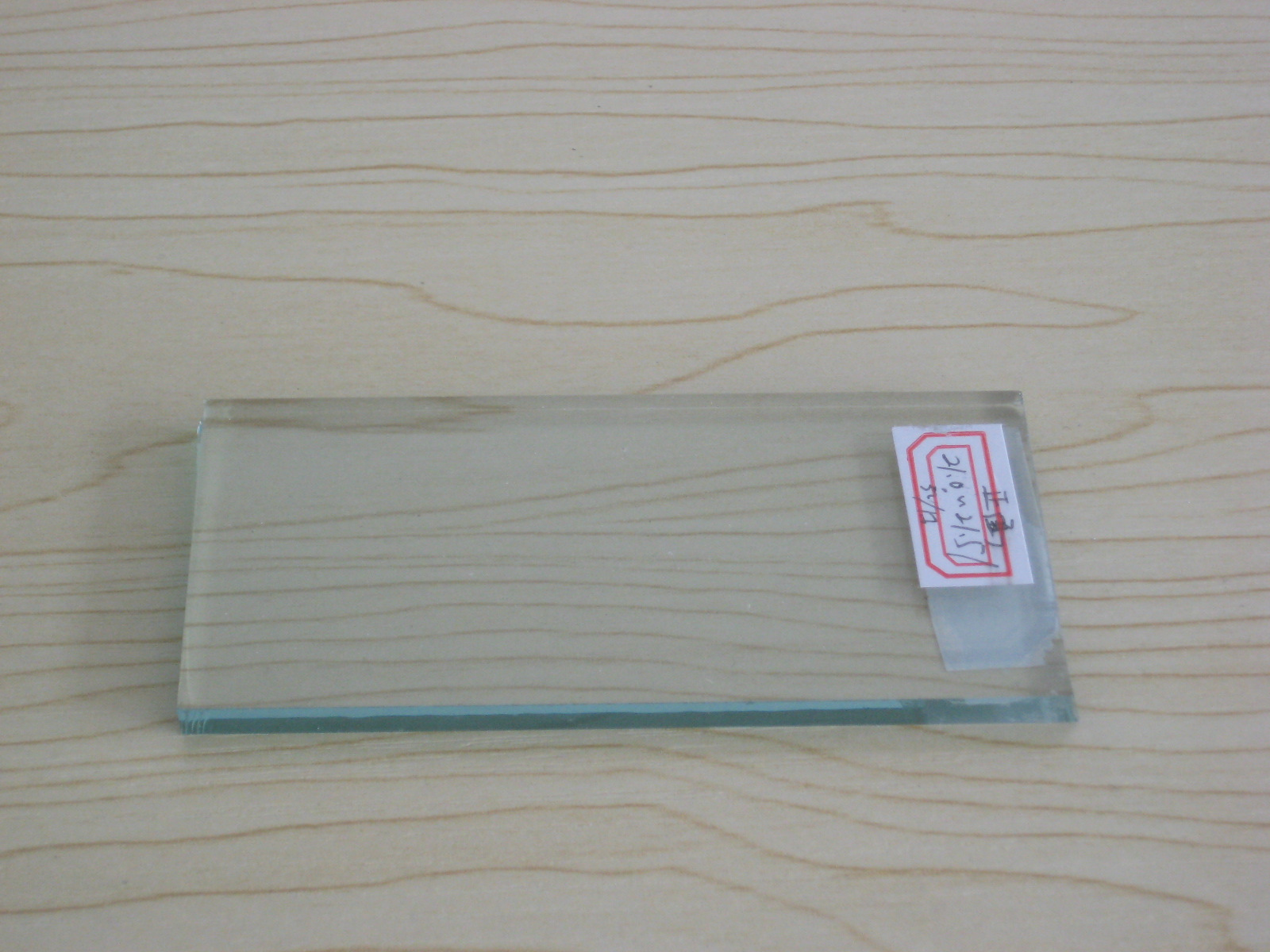

                     图2-1 透明导电玻璃                       图2-2 手机屏ITO膜

    触摸屏电阻率测试仪

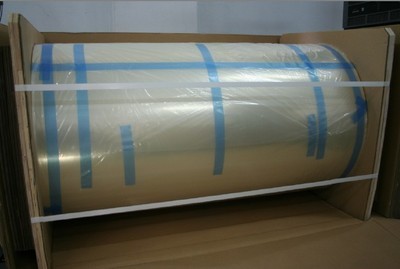

                          图2-3 触摸屏原材料

二、方案选配

   ITO膜、导电薄膜涂层电阻率方块电阻测试方案选配核心原则,一是要对薄膜没有损害的镀金铜合
金探头,二是知道薄膜的测试范围来选配合适的四探针测试仪。
  ITO膜电阻率测试的方案选配分三个方面:探头的选配、仪器的选配、测试台的选配。任意三件
套组合可以构成不同特色的方案,以下可供自行选择。

 2.1、测试ITO材料测试探头的选配

    ITO薄膜是一种n型半导体材料,具有高的导电率、高的可见光透过率、高的机械硬
度和良好的化学稳定性,但一般这种材料比较薄容易受损害的,因此要选我公司球形镀
金铜合金探头,这种探头压力是非常轻,对ITO没有损害的.

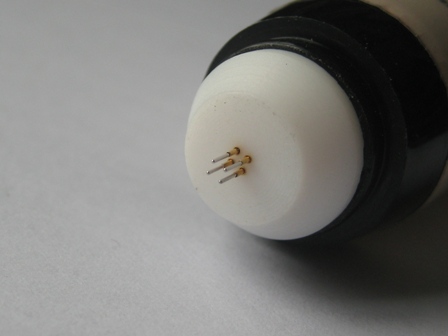

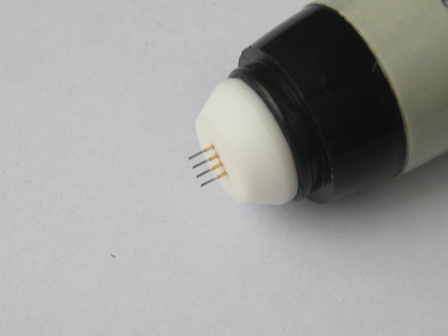

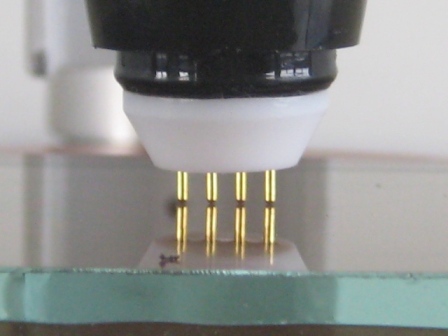

   可以选一下几个探头型号如ST2558B-F01(针距是直线2+2+2)、ST2558B-F03(针距

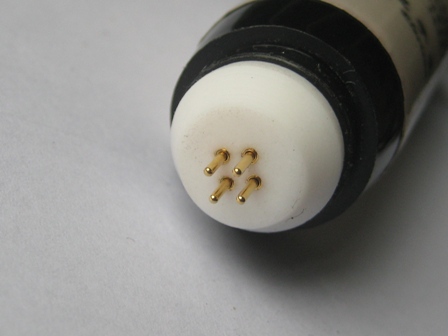

是直线1+1+1)ST2571A-F03(针距是矩形2X2)、ST2571A-F02(针距是矩形1X1)。这
几种探头都可以选配使用的。一般选用直线2+2或1+1是测量长条状的样品,要有一定
的长度,对宽度是没有要求的,如果选用矩形1X1或2X2是测试正方体样品的,长宽等
距都相等的正方体一般长宽是1X1或2X2等。如下图  所示

  导电薄膜涂层电阻率方块电阻测试仪   导电薄膜涂层方块电阻测试仪

                       ST2558B-F01  点击这里查看                 ST2571A-F03  点击这里查看

触摸屏电阻率测试仪

                 ST2558B-F03   点击这里查看                   ST2571-F02  点击这里查看

2.2、ITO膜方块电阻率四探针测试仪的选配

   四探针测试仪选配的基本原则是材料电阻率或方阻的测试范围、测试精度。一般可以
选手持式的M-3型的,充电式的,方便携带。还可以选择台式的ST2258C的、ST2253的(带
电脑PC软件的)也可以选择测试精度更高的双电测ST2263(也带电脑PC软件的)这几种可
自行选择。如下图  所示

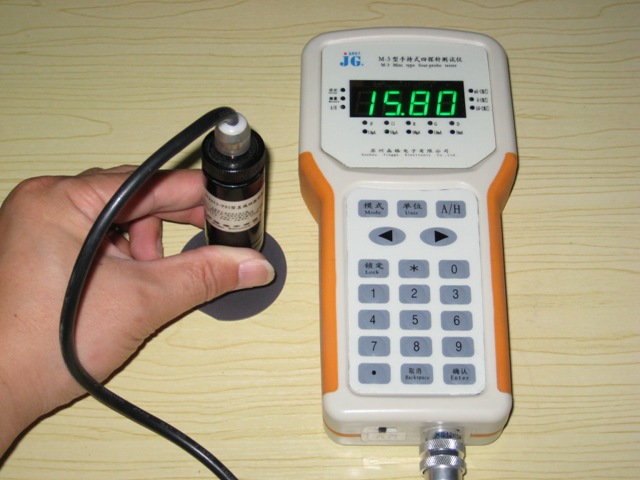

***手持式M-3四探针测试仪***   点击这里查看

测试范围、分辨率

     电    阻:     0.010Ω ~ 50.00kΩ,        分辨率0.001Ω ~ 10 Ω
     电 阻 率:     0.010Ω-cm~ 20.00kΩ-cm,  分辨率0.001Ω ~ 10 Ω-cm
     方块电阻:     0.050Ω/□ ~ 100.00kΩ/□  分辨率0.001Ω ~ 10 Ω/□

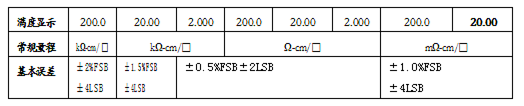

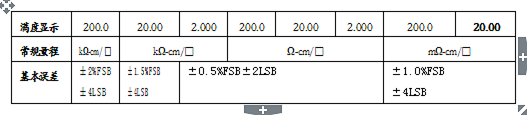

量程划分及误差等级

ITO膜、导电薄膜涂层电阻率方块电阻测试仪
           M-3手持式是款充电式的,拿在手上就可以检验了,方便外出携带。

 玻璃导电涂层方阻测试仪

                       手持式M-3型

***台式ST2258C四探针测试仪***  点击这里查看

测试范围、分辨率

电    阻:10.0×10-6 ~ 200.0×10∧3  Ω,    分辨率1.0×10-6 ~ 0.1×10∧3  Ω
         (1.0×10-6 ~ 20.00×10∧3  Ω,    分辨率0.1×10-6 ~ 0.01×10∧3 Ω)
电 阻 率:10.0×10-6 ~ 200.0×10∧3 Ω-cm   分辨率1.0×10-6 ~ 0.1×10∧3  Ω-cm
         (1.0×10-6 ~ 20.00×10∧3 Ω-cm   分辨率0.1×10-6 ~ 0.01×10∧3 Ω-cm)
方块电阻:50.0×10-6 ~ 900.0×10∧3 Ω/□   分辨率5.0×10-6 ~ 0.5×10∧3  Ω/□
         (5.0×10-6 ~ 100.0×10∧3 Ω/□   分辨率0.5×10-6 ~ 0.1×10∧3  Ω/□)

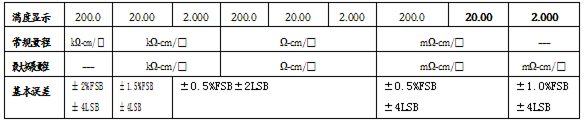

量程划分及误差等级



       台式ST2258C这款测试范围宽一点,有八档宽量程,全自动量程,带产品分类功能,比手持
M-3大一点,多几个量程,不带PC测试软件,手工记录数据。



                      ST2258C

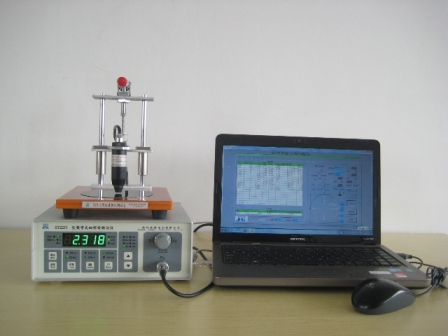

***台式ST2253四探针测试仪**  点击这里查看

测试范围、分辨率

      电  阻:1×10-4~2×10∧5 Ω,    分辨率:1×10-5~1×10∧2 Ω
      电阻率:1×10-4~2×10∧5 Ω-cm, 分辨率:1×10-5~1×10∧2 Ω-cm
      方  阻:5×10-4~1×10∧6 Ω/□, 分辨率:5×10-5~1×10∧2 Ω/□

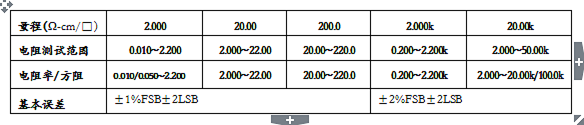

量程划分及误差等级

方块电阻测试仪

 四探针测试仪,方阻测试仪

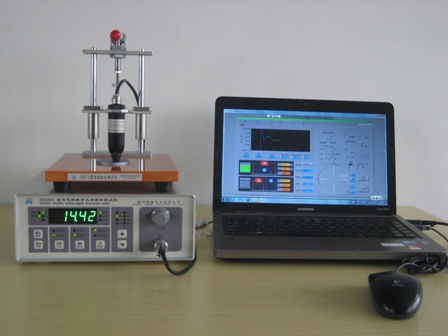

          ST2253

  台式ST2253测试范围和ST2258C是一样的,也是八档宽量程的。但ST2253这款是带电脑PC
软件的,USB通讯接口,软件界面同步显示、分析、保存和打印数据。

***台式ST2263四探针测试仪***   点击这里查看

测试范围、分辨率

  电阻率:1×10-4~2×10∧5 Ω-cm,分辨率:1×10-5~1×10∧2 Ω-cm
  方  阻:5×10-4~1×10∧6 Ω/□,分辨率:5×10-5~1×10∧2 Ω/□
  电  阻:1×10-5~2×10∧5 Ω   ,分辨率:1×10-6~1×10∧2 Ω

量程划分及误差等级

触摸屏电阻率测试仪


            ST2263
   台式ST2253这款是双电测的,误差小,测试精度高,也带电脑PC软件的。

2.3、ITO膜方块电阻率四探针测试台的选配   点击这里查看

        测试台可以选择我公司的SZT-C型的,这款测试压力可调并保持恒定,快速操作。

    ITO膜、导电薄膜涂层电阻率测试仪

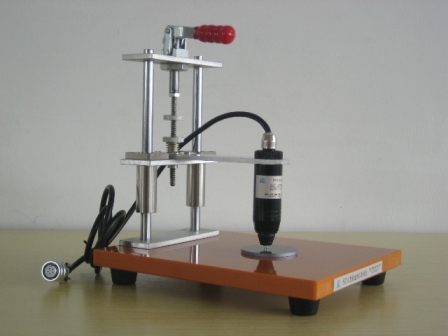

                              SZT-C
